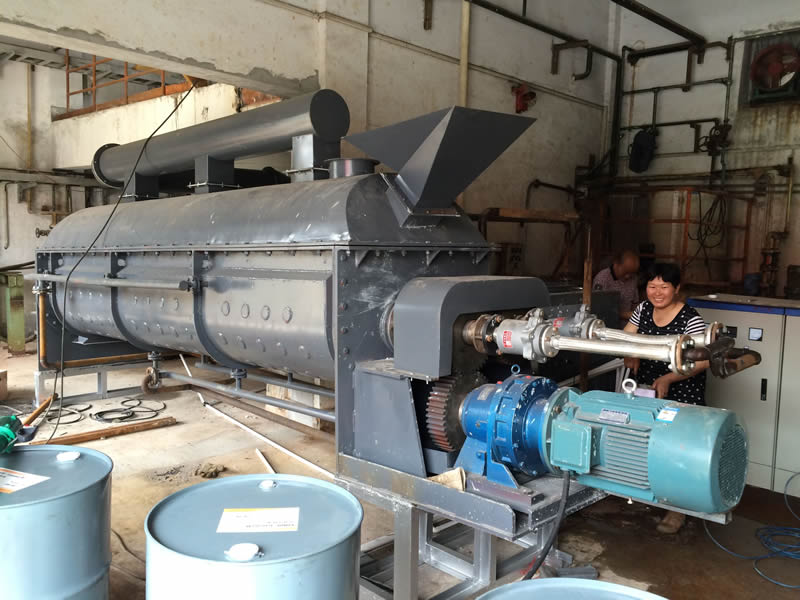

一、电镀污泥空心桨叶式干燥机--设备概述

电镀污泥空心桨叶干燥机是在干燥器筒体上设置夹套，空心轴上设置空 心桨叶，在夹套及空心桨叶中通入热载体，使湿物料在空心桨叶的搅 动下与夹套及空心桨叶热表面进行充分热交换以达到干燥的目的。

空心桨叶干燥机包括壳体夹套，壳体夹套的断面为W型，壳体夹套的两端设有端盖，壳体夹套的上面设有上盖，端盖上设有两根空心搅拌轴，使两根空心搅拌轴分别位于W型的两个凹槽内，两根空心搅拌轴通过齿轮连接，其中的一个空心搅拌轴通过齿轮与减速机连接，减速机与电动机连接；空心搅拌轴上设有中空浆叶，上盖的顶端设有蒸汽出口，上盖的左端设有进料口，壳体夹的右端设有出料口， 空心搅拌轴的端部设有旋转接头。

旋转接头所述壳体夹套、端盖和上盖的外面设有保温层。 使用时，热介质通过旋转接头流经壳体夹套及空心搅拌轴和中空桨叶内，热介质为水蒸汽、导热油、热水、冷却水等，热介质热量均用来加热物料，通过中空桨叶的转动使物料翻转、搅拌，使物料充分与中空桨叶接触，使物料被充分加热，使物料表面的水分蒸发，同时，物料随中空桨叶的旋转向出料口方向输送，在输送中继续搅拌，使物料中渗出的水分继续蒸发，最后，干燥均匀的合格产品由出料口排出。
